وحدة تحكم في التحيز لمُعدِّل IQ فائق الصغر ووحدة تحكم في التحيز التلقائية
ميزة
•يوفر ثلاثة تحيزات لمعدِّلات IQ مستقلة عن تنسيق التعديل:
•تم التحقق من QPSK وQAM وOFDM وSSB
• التوصيل والتشغيل:
لا حاجة للمعايرة اليدوية، كل شيء أوتوماتيكي
•أذرع I وQ: التحكم في وضعي الذروة والعدم نسبة الانقراض العالية: 50 ديسيبل كحد أقصى1
• ذراع P: التحكم في وضعي Q+ وQ- الدقة: ± 2◦
•ارتفاع منخفض: 40 مم (عرض) × 28 مم (عمق) × 8 مم (ارتفاع)
• استقرار عالي: تنفيذ رقمي بالكامل سهل الاستخدام:
• التشغيل اليدوي باستخدام وصلة توصيل صغيرة عمليات OEM مرنة من خلال UART2
• وضعان لتوفير جهد التحيز: أ. التحكم التلقائي في التحيز ب. جهد التحيز الذي يحدده المستخدم
طلب
•LiNbO3 ومعدلات IQ الأخرى
•QPSK، QAM، OFDM، SSB وما إلى ذلك
• انتقال متماسك
أداء

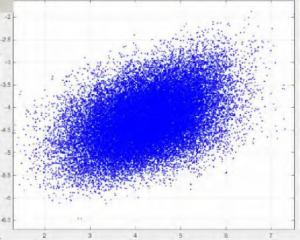

الشكل 1. كوكبة (بدون وحدة تحكم)
الشكل 2. مجموعة QPSK (مع وحدة التحكم)

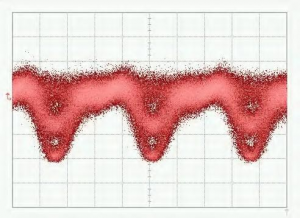

الشكل 3. نمط QPSK-Eye
الشكل 5. نمط كوكبة 16-QAM
الشكل 4. طيف QPSK
الشكل 6. طيف 16-QAM
تحديد
| المعلمة | الحد الأدنى | النوع | الأعلى | وحدة |
| التحكم في الأداء | ||||
| يتم التحكم في أذرع I و Qلا شيء (الحد الأدنى) أوالذروة (الحد الأقصى) نقطة | ||||
| نسبة الانقراض | مير1 | 50 | dB | |
| يتم التحكم في الذراع Pس+(يمين) التربيع) أوس-( غادر التربيع) نقطة | ||||
| الدقة في الرباعي | -2 | +2 | درجة2 | |
| وقت الاستقرار | 15 | 20 | 25 | s |
| كهربائي | ||||
| جهد الطاقة الموجب | +14.5 | +15 | +15.5 | V |
| تيار الطاقة الموجب | 20 | 30 | mA | |
| جهد الطاقة السالب | -15.5 | -15 | -14.5 | V |
| تيار الطاقة السالب | 8 | 15 | mA | |
| نطاق جهد الخرج | -14.5 | +14.5 | V | |
| سعة التذبذب | 1%Vπ | V | ||
| بصري | ||||
| طاقة الإدخال الضوئية3 | -30 | -8 | ديسيبل ميلي واط | |
| طول الموجة المدخلة | 1100 | 1650 | nm | |
١. يشير MER إلى نسبة انطفاء المُعدِّل. عادةً ما تكون نسبة الانطفاء المُحقَّقة هي نسبة انطفاء المُعدِّل المُحدَّدة في ورقة بيانات المُعدِّل.
٢. يُرجى ملاحظة أن الطاقة الضوئية الداخلة لا تتوافق مع الطاقة الضوئية عند نقطة الانحياز المُختارة. إنها تشير إلى أقصى طاقة ضوئية يُمكن للمُعدِّل تصديرها إلى وحدة التحكم عندما يتراوح جهد الانحياز بين −Vπ و+Vπ.
واجهة المستخدم
الشكل 5. التجميع
| مجموعة | عملية | توضيح |
| إعادة ضبط | أدخل وصلة التوصيل واسحبها للخارج بعد ثانية واحدة | إعادة تعيين وحدة التحكم |
| قوة | مصدر الطاقة لوحدة التحكم في التحيز | V- يربط القطب السالب لمصدر الطاقة |
| V+ يربط القطب الموجب لمصدر الطاقة | ||
| يتصل المنفذ الأوسط بالقطب الأرضي | ||
| قطبي1 | PLRI: أدخل أو اسحب الوصلة | بدون وصلة: الوضع الصفري؛ مع وصلة: الوضع الذروة |
| PLRQ: أدخل أو اسحب الوصلة | بدون وصلة: الوضع الصفري؛ مع وصلة: الوضع الذروة | |
| PLRP: أدخل أو اسحب العبور | بدون وصلة: وضع Q+؛ مع وصلة: وضع Q- | |
| قاد | باستمرار | العمل في حالة مستقرة |
| تشغيل وإيقاف أو إيقاف وتشغيل كل 0.2 ثانية | معالجة البيانات والبحث عن نقطة التحكم | |
| تشغيل/إيقاف أو إيقاف/تشغيل كل ثانية واحدة | طاقة الإدخال الضوئية ضعيفة جدًا | |
| تشغيل وإيقاف أو إيقاف وتشغيل كل 3 ثوانٍ | طاقة الإدخال الضوئية قوية جدًا | |
| بي دي2 | الاتصال مع الصمام الضوئي | منفذ PD يربط الكاثود بالثنائي الضوئي |
| منفذ GND يربط أنود الصمام الضوئي | ||
| جهد التحيز | في، Ip: جهد التحيز للذراع I | Ip: الجانب الموجب؛ In: الجانب السالب أو الأرض |
| Qn، Qp: جهد التحيز لذراع Q | Qp: الجانب الموجب؛ Qn: الجانب السالب أو الأرض | |
| Pn، Pp: جهد التحيز لذراع P | Pp: الجانب الموجب؛ Pn: الجانب السالب أو الأرض | |
| يو آر تي | تشغيل وحدة التحكم عبر UART | 3.3: جهد مرجعي 3.3 فولت |
| GND: الأرض | ||
| RX: استقبال وحدة التحكم | ||
| TX: إرسال وحدة التحكم |
يعتمد القطبية على إشارة التردد اللاسلكي للنظام. في حالة عدم وجود إشارة تردد لاسلكي في النظام، يجب أن تكون القطبية موجبة. عندما تكون سعة إشارة التردد اللاسلكي أكبر من مستوى معين، تتغير القطبية من موجب إلى سالب. في هذه الحالة، تتبدل نقطة الصفر ونقطة الذروة. تتبدل أيضًا نقطة Q+ ونقطة Q-. يتيح مفتاح القطبية للمستخدم تغيير القطبية.
مباشرة دون تغيير نقاط التشغيل.
2يجب اختيار أحد الخيارين فقط: استخدام ثنائي ضوئي مُتحكم أو ثنائي ضوئي مُعدّل. يُنصح باستخدام ثنائي ضوئي مُتحكم في التجارب المعملية لسببين: أولًا، جودة ثنائي ضوئي مُتحكم مضمونة. ثانيًا، سهولة ضبط شدة ضوء الإدخال. في حال استخدام ثنائي ضوئي داخلي للمُعدّل، يُرجى التأكد من أن تيار خرج الثنائي الضوئي يتناسب تمامًا مع طاقة الإدخال.
